一、定義與核心功能

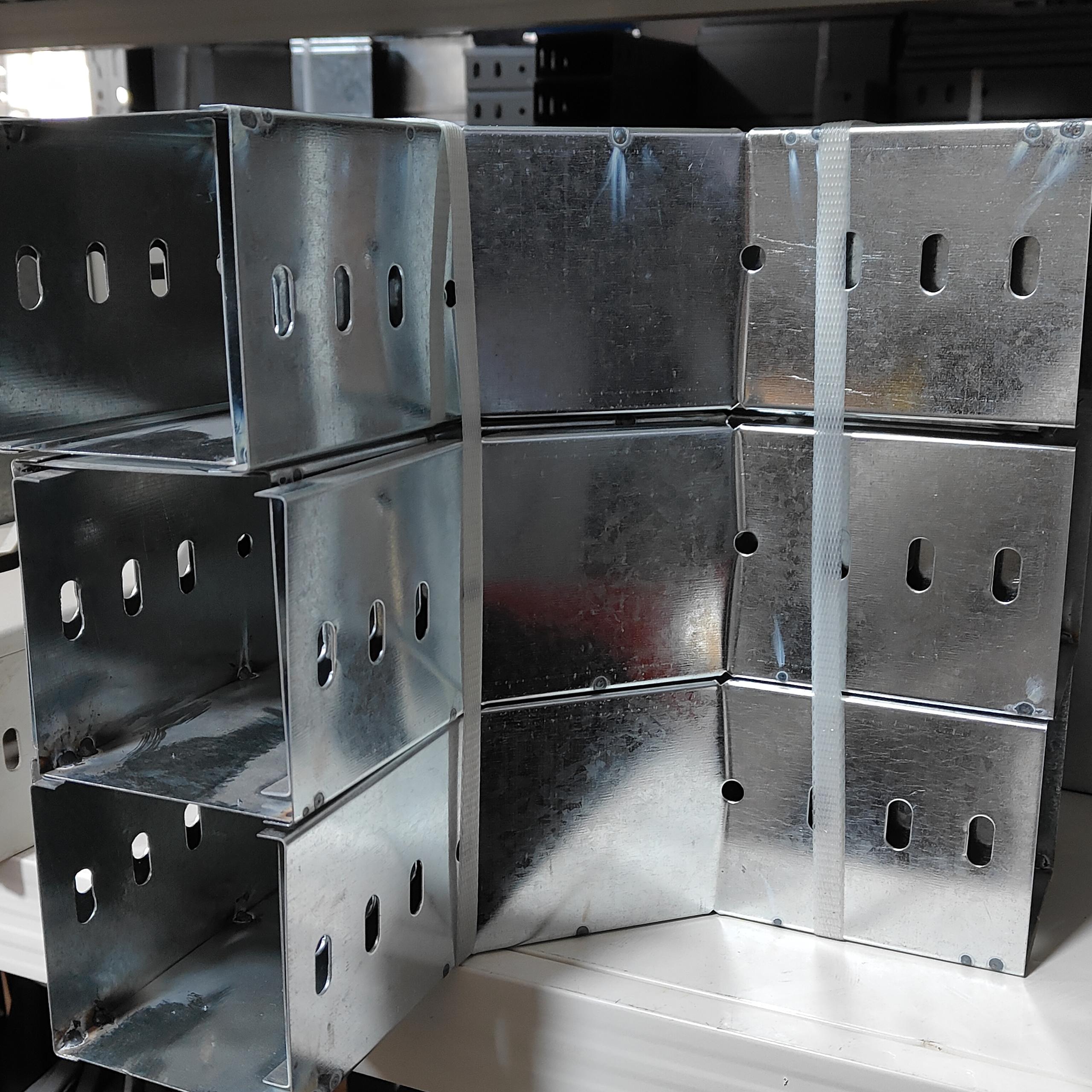

　　不銹鋼電纜橋架彎頭（行業術語彎通）是全封閉/半封閉不銹鋼橋架的專用轉向配件，用于水平或垂直面實現電纜敷設方向的平滑改變；保持不銹鋼的高耐蝕性與電氣連續性，滿足線纜小彎曲半徑，防止絕緣損傷、信號干擾，同時阻擋粉塵、水汽、鹽霧侵蝕（尤其適合沿海、化工等強腐蝕環境）；嚴禁現場焊接破壞不銹鋼鈍化膜。

　　二、分類與常用規格

　　水平彎通（平面轉向）

　　角度：30°、45°、60°、90°（45°常用，雙45°組合90°過渡更柔和，減少線纜應力）

　　類型：等寬彎通、異形變寬彎通；適配機房、走廊、廠房平面轉角

　　垂直彎通（立面轉向）

　　角度：45°、90°；類型：垂直上彎（爬坡）、垂直下彎（下坡）、側上下彎

　　適配場景：豎井、樓層穿墻、高低差過渡

　　材質與表面處理（必須與主橋架統一）

　　材質|表面處理|適用環境|核心優勢|禁忌

　　不銹鋼|拉絲/拋光/電拋光|沿海、食品醫藥、潔凈車間|耐蝕強、免維護、壽命長|嚴禁現場焊接破壞鈍化膜

　　不銹鋼|拉絲/電拋光|化工、海上平臺、強鹽霧|比304耐氯、耐酸更強|成本較高，非極端環境不優先

　　標準參數

　　尺寸：與主橋架寬高一致（100×50、200×100、300×150mm等）

　　彎曲半徑R：300、600、900mm常規；動力電纜R≥10倍線纜外徑，弱電≥6倍

　　長度：工廠預制，配套連接板、密封墊、不銹鋼螺栓、銅質跨接線

　　壁厚：同主橋架，一般1.0–2.0mm，重載可加厚

　　三、核心技術與選型要求

　　彎曲半徑：嚴禁過??；90°優先雙45°彎通；圓弧過渡，拒絕直角硬折

　　支吊架：彎頭處必須增設支吊架，距彎心≤300mm；水平間距1.5–2m，垂直≤2m；大半徑彎中間加支撐

　　接地與電氣連續性：連接處用銅質跨接線（304不銹鋼導電性弱）；螺栓處去除氧化層，加平墊+彈墊；整體接地電阻≤4Ω

　　密封與防腐：戶外/潮濕處所有拼接必須加耐候密封墊；嚴禁焊接，只能螺栓連接；穿墻/樓板用防火堵料封堵，滿足消防規范

　　四、安裝流程與常見誤區

　　安裝步驟：放線定位 → 固定彎頭兩側支吊架 → 預裝彎通 → 復核角度標高 → 裝連接板+密封墊 → 緊固螺栓 → 跨接接地并測試

　　常見誤區

　　轉彎半徑不足，導致線纜絕緣開裂；

　　接地跨接缺失，有電擊與浪涌風險；

　　現場焊接破壞不銹鋼鈍化膜，局部快速腐蝕；

　　戶外未裝密封墊，進水進鹽霧。

　　五、典型應用場景

　　沿海港口碼頭、化工園區、食品飲料潔凈車間、醫院手術室與MRI室、海上風電平臺、數據中心高潔凈弱電間、電鍍廠、污水處理廠。

　　六、選型速查建議

　　普通沿海/潮濕：304不銹鋼+拉絲+預制彎通；

　　強腐蝕（氯、酸霧）：316不銹鋼+電拋光；

　　動力電纜密集：加大彎曲半徑，雙45°彎通；

　　嚴禁碳鋼與不銹鋼混用，避免電偶腐蝕。
